PRVN – technické špecifikácie

Definície pojmov

  • Meradlá spotreby – meradlá spotreby plynu, elektriny, tepla, teplej vody a studenej vody v domoch a bytoch
  • Pomerové rozdeľovače vykurovacích nákladov (PRVN) – montujú sa na radiátory v bytoch

Podľa spôsobu odčítania údajov rozdeľujeme

  • Vizuálne meradlá spotreby a PRVN – s mechanickým číselníkom alebo elektronickým displejom na odčítanie čísel, umožňujú vizuálny odpočet stavu
  • Meradlá sôotreby a PRVN s funkciou diaľkového odpočtu („inteligentné“ meradlá, smart metre) – navyše k možnosti vizuálneho odpočtu odosielajú údaje na diaľku
    • odosielanie údajov sa deje po kábliku do prepojeného zariadenia
    • odosielanie údajov sa deje bezdrôtovo, teda prostredníctvom rádiofrekvenčnej časti spektra elektromagnetického žiarenia (RF EMŽ)
      • dátový prenos sa deje na vyžiadanie na záznamové prenosné zariadenie povereného pracovníka (režim Walk-by)
      • dátový prenos sa deje pravidelne a signál prijíma zbernica alebo odpočtové centrum (režim AMR)
      • zlúčené módy (Walk-by + AMR )

Komunikačné rozhranie

M-Bus alebo Meter-Bus je európsky štandard pre diaľkový odpočet vodomerov, plynomerov, elektromerov alebo vykurovacích systémov. Rozhranie M-Bus je určené na komunikáciu po dvoch vodičoch, vďaka čomu je cenovo výhodné.

  • EN 13757–2 fyzická a spojová vrstva,
  • EN 13757–3 aplikačná vrstva
  • EN 13757–4 rádiový variant M-Bus Wireless M-Bus

Merače doručujú údaje, ktoré zozbierali, spoločnému hlavnému zariadeniu, ako je napríklad ručný počítač, ktorý je v pravidelných intervaloch pripojený na odčítanie všetkých meračov spotreby v budove. https://en.wikipedia.org/wiki/Meter-Bus

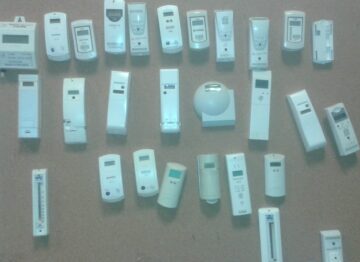

Ktorý z týchto meračov máte vy? (zoradené podľa abecedy)

Názov PRVNvýkon podľa vyrobcu [dBm]

výkon podľa nášho merania vo vzdialenosti 0,5 m [mW] *

frekvencia [MHz]
dĺžka telg.
podľa výrobcu

podľa nášho merania [ms]

interval vysielania podľa výrobcu

podľa nášho merania
Qundis Caloric 5.5 C-mód verzia 53max 10

3,183
868,955.33

5.33
Krátky telegram (OMS): každých 7.5 minút, 24/7
Dlhý telegram (walk-by): každých 112 sekúnd, 10 hodín denne (8:00 – 18:00 hod.)

8 minút
Balík údajov
Siemeca™ AMR C-módmax 10

3,183
868?

38.53
Krátky telegram (OMS=AMR): každých 7.5 minút, 24/7
Dlhý telegram (walk-by): každých 128 sekúnd, 10 hodín denne (8:00 – 18:00 hod.)

3.5 hodiny
Balík údajov
Sontex 566max 10

3,183
433,82Krátky telegram (OMS): na požiadanie / každých 120 sec, 24/7
Dlhý telegram (walk-by):
na požiadanie / každých 120 sec, 12/7
Balík údajov
Sontex 868max 10

3,183
868.95Krátky telegram (OMS): na požiadanie / každých 120 sec, 24/7
Dlhý telegram (walk-by):
na požiadanie / každých 120 sec, 12/7
Balík údajov
Techem radio 4max 10

3
868,958

8,06
nepravidelne každých 20s az 240s

36 sekundové intervaly počas vykurovacej sezóny
Balík údajov verzie 148
Balík údajov verzie 106
Balík údajov
Balík údajov

* hustotou vyžiareného výkonu vo vzdialenosti 0,5 m si vypočítate tak, že výkon v mW vydelíte číslom pí

Ako vyzerá balík údajov, teda obsah jedného telegramu

Qundis Caloric

S vizuálnym odpočtom – Caloric 5.5 BASIC
Základný dvojsnímačový model s vizuálnym odpočtom nameraných údajov, s pamäťou 13 mesačných stavov.

S rádiovým zberom – Qundis Caloric 5.5 C-mód
Špecifikácia produktu

Balík údajov podľa špecifikácie:
– identifikácia
– aktuálna spotreba,
– 13 štatistických údajov – dátum montáže a demontáže (manipulácie) PRVN, maximálna teplota média, počet hodín, kedy bola teplota na PRVN vyššia ako 41°C, minimálna teplota média, počet hodín, kedy bola teplota na PRVN nižšia ako 10 °C.

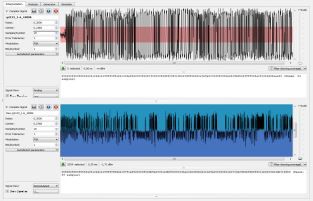

Zachytený signál:

Dekódovaný balík údajov typu 1:

time: 6/9/2024 12:53
model: Wireless-MBus
id: 26246660
intergrity: CRC
data: 2f4493446066242635087a730000200b6e1102004b6e490200426cff2ccb086e110200c2086c1f35326cffff046d010c0936ff08
mode: C
version: 53
type_string: Heat Cost Allocator
CI: 122
acc_code: 115
CW: 8192
manuf: QDS
C: 68
data_length: 50

Dekódovaná dátová časťpomocou stránky https://wmbusmeters.org/
000 : 2f length (47 bytes)
001 : 44 dll-c (from meter SND_NR)
002 : 9344 dll-mfct (QDS)
004 : 60662426 dll-id (26246660)
008 : 35 dll-version
009 : 08 dll-type (Heat Cost Allocator)
010 : 7a tpl-ci-field (EN 13757-3 Application Layer (short tplh))
011 : 73 tpl-acc-field
012 : 00 tpl-sts-field (OK)(OK)
013 : 0020 tpl-cfg 2000 (synchronous )
015 : 0B dif (6 digit BCD Instantaneous value)
016 : 6E vif (Units for H.C.A.)
017 C!: 110200 ("current_consumption_hca":211)
020 : 4B dif (6 digit BCD Instantaneous value storagenr=1)
021 : 6E vif (Units for H.C.A.)
022 C!: 490200 ("consumption_at_set_date_hca":249) ("consumption_at_set_date_1_hca":249)
025 : 42 dif (16 Bit Integer/Binary Instantaneous value storagenr=1)
026 : 6C vif (Date type G)
027 C!: FF2C ("set_date":"2023-12-31") ("set_date_1":"2023-12-31")
029 : CB dif (6 digit BCD Instantaneous value storagenr=1)
030 : 08 dife (subunit=0 tariff=0 storagenr=17)
031 : 6E vif (Units for H.C.A.)
032 C!: 110200 ("consumption_at_set_date_17_hca":211)
035 : C2 dif (16 Bit Integer/Binary Instantaneous value storagenr=1)
036 : 08 dife (subunit=0 tariff=0 storagenr=17)
037 : 6C vif (Date type G)
038 C!: 1F35 ("set_date_17":"2024-05-31")
040 : 32 dif (16 Bit Integer/Binary Value during error state)
041 : 6C vif (Date type G)
042 C!: FFFF ("error_date":"2127-15-31")
044 : 04 dif (32 Bit Integer/Binary Instantaneous value)
045 : 6D vif (Date and time type)
046 C!: 010C0936 ("device_date_time":"2024-06-09 12:01")
050 C?: FF unknown dif treating remaining data as mfct specific 08

Dekódovaný balík údajov typu 2, to isté, len kratšie dáta:

data: 224493446266242635087a8000082004ed3904099a2b01fd0c10046d060c093602fd3cc201d1d2
data_length: 37

Dekódovaná dátová časťpomocou stránky https://wmbusmeters.org/
000 : 22 length (34 bytes)
001 : 44 dll-c (from meter SND_NR)
002 : 9344 dll-mfct (QDS)
004 : 62662426 dll-id (26246662)
008 : 35 dll-version
009 : 08 dll-type (Heat Cost Allocator)
010 : 7a tpl-ci-field (EN 13757-3 Application Layer (short tplh))
011 : 80 tpl-acc-field
012 : 00 tpl-sts-field (OK)(OK)
013 : 0820 tpl-cfg 2008 (synchronous )
015 : 04 dif (32 Bit Integer/Binary Instantaneous value)
016 : ED vif (Date and time type)
017 : 39 combinable vif (StartDateTimeOfAB)
018 C?: 04099A2B
022 : 01 dif (8 Bit Integer/Binary Instantaneous value)
023 : FD vif (Second extension FD of VIF-codes)
024 : 0C vife (Model/Version)
025 C!: 10 ("model_version":"10")
026 : 04 dif (32 Bit Integer/Binary Instantaneous value)
027 : 6D vif (Date and time type)
028 C!: 060C0936 ("device_date_time":"2024-06-09 12:06")
032 : 02 dif (16 Bit Integer/Binary Instantaneous value)
033 : FD vif (Second extension FD of VIF-codes)
034 : 3C vife (Reserved)
035 C?: C201
037 : D1 dif (8 Bit Integer/Binary Maximum value storagenr=1)
038 : D2 dife (subunit=1 tariff=1 storagenr=5)

Dekódovaný balík údajov typu 3, to isté, len dlhšie dáta:

data: 47449344735740263508780dff5f3500822f00007e0007b06effff29030000ff2c070800001f3529030000000000000000000033008100b1005afd560058001a0000002f046d180c09367f1a
data_length: 74

Dekódovaná dátová časťpomocou stránky https://wmbusmeters.org/
000 : 47 length (71 bytes)(OK)
001 : 44 dll-c (from meter SND_NR)
002 : 9344 dll-mfct (QDS)
004 : 73574026 dll-id (26405773)
008 : 35 dll-version
009 : 08 dll-type (Heat Cost Allocator)
010 : 78 tpl-ci-field (EN 13757-3 Application Layer (no tplh))
011 : 0D dif (variable length Instantaneous value)
012 : FF vif (Manufacturer specific)
013 : 5F vife (?)
014 : 35 varlen=53
015 C?: 00822F00007E0007B06EFFFF29030000FF2C070800001F3529030000000000000000000033008100B1005AFD560058001A0000002F
068 : 04 dif (32 Bit Integer/Binary Instantaneous value)
069 : 6D vif (Date and time type)
070 C!: 180C0936 ("device_date_time":"2024-06-09 12:24")
074 C?: 7F unknown dif treating remaining data as mfct specific 1A

Siemeca™

S vizuálnym odpočtom – Siemens WHE 50
Špecifikácia produktu (odkaz už nefunguje)
tiež je možné vypnúť rádiový modul v rádiovom PRVN

S rádiovým zberom – Siemeca™ AMR C-mód
Špecifikácia produktu

Balík údajov podľa špecifikácie:
– identifikácia
– aktuálna spotreba,
– hodnota spotreby k dátumu prepnutia,
– 12 koncomesačných a
– 12 polmesačných údajov o spotrebe,
– hlásenie stavu prístroja

Zachytený signál:

Dekódovaný balík údajovz www stranky:

  • time: 2023-08-08 13:49:53
  • model: Wireless-MBus
  • Mode: S
  • Manufacturer: LSE
  • ID: 1306845
  • Version: 232
  • Device Type: 0x00
  • Device Type String:
  • Other Control: 0xC4
  • Data Length: 10
  • Data : 07c465b23f68d000e8000000
  • Integrity: CRC
  • Control Info: 0xFF
  • Access number: 0x00
  • Device Type: 0x00
  • Configuration Word: 0x0000
  • Volume flow: 0.112 m3/min
  • Pressure: 0.000 bar

Dekódovaný balík údajovz excelu:

  • time: 6/10/2024 13:24
  • model: Wireless-MBus
  • Mode: S
  • Manufacturer: LSE
  • ID: 1306845
  • Version: 44
  • Device Type: 0x00
  • Device Type String: Heat Cost Allocator
  • Other Control: 0xC4
  • Data Length: 39
  • Data : 24446532994958802c087a47000000046d240c0a360b6e279700426cff2c4b6e469100326cfffff0ec
  • Integrity: CRC
  • Control Info: 0xFF
  • Access number: 255
  • Device Type: 0x00
  • Configuration Word: 0x0000
  • Volume flow: 0.112 m3/min
  • Pressure: 0.000 bar
Dekódovaná dátová časťpomocou stránky https://wmbusmeters.org/ NEPOMÝLILA SOM SA
000 : 24 length (36 bytes)
001 : 44 dll-c (from meter SND_NR)
002 : 6532 dll-mfct (LSE)
004 : 99495880 dll-id (80584999)
008 : 2c dll-version
009 : 08 dll-type (Heat Cost Allocator)
010 : 7a tpl-ci-field (EN 13757-3 Application Layer (short tplh))
011 : 47 tpl-acc-field
012 : 00 tpl-sts-field (OK)(OK)
013 : 0000 tpl-cfg 0000 ( )
015 : 04 dif (32 Bit Integer/Binary Instantaneous value)
016 : 6D vif (Date and time type)
017 C!: 240C0A36 ("device_date_time":"2024-06-10 12:36")
021 : 0B dif (6 digit BCD Instantaneous value)
022 : 6E vif (Units for H.C.A.)
023 C!: 279700 ("current_consumption_hca":9727)
026 : 42 dif (16 Bit Integer/Binary Instantaneous value storagenr=1)
027 : 6C vif (Date type G)
028 C!: FF2C ("set_date":"2023-12-31") ("set_date_1":"2023-12-31")
030 : 4B dif (6 digit BCD Instantaneous value storagenr=1)
031 : 6E vif (Units for H.C.A.)
032 C!: 469100 ("consumption_at_set_date_hca":9146) ("consumption_at_set_date_1_hca":9146)
035 : 32 dif (16 Bit Integer/Binary Value during error state)
036 : 6C vif (Date type G)
037 C!: FFFF ("error_date":"2127-15-31")
039 : F0 dif (No data Value during error state storagenr=1)
040 : EC dife (subunit=1 tariff=2 storagenr=25)

Sontex

S vizuálnym odpočtom – Sontex 565

S rádiovým zberom – Sontex 566 / Sontex 868
Špecifikácia produktu

Balíček podľa špecifikácie obsahuje:
– identifikácia
– 144 mesačných hodnôt

Zachytený signál:

Dekódovaný balík údajov:

Dekódovaná dátová časťpomocou stránky https://wmbusmeters.org/

Techem version 148

S vizuálnym odpočtom – Techem optica
Špecifikácia produktu (odkaz už nefunguje)
tiež je možné vypnúť rádiový modul v rádiovom PRVN

S rádiovým zberom – Techem radio 4
Špecifikácia produktu

Balíček podľa špecifikácie obsahuje:

– identifikácia
– aktuálna spotreba,
– hodnota spotreby k dátumu prepnutia,
– 12 koncomesačných a
– 12 polmesačných údajov o spotrebe,
– hlásenie stavu prístroja

Zachytený signál:

Dekódovaný balík údajov:

data: 274468505055372094087acf0010254cdaac883b261de37e86f4719198bb550f0fac20a427cddce4fb3f52c0
data_length: 42

Dekódovaná dátová časťpomocou stránky https://wmbusmeters.org/
000 : 27 length (39 bytes)
001 : 44 dll-c (from meter SND_NR)
002 : 6850 dll-mfct (TCH)
004 : 50553720 dll-id (20375550)
008 : 94 dll-version
009 : 08 dll-type (Heat Cost Allocator)
010 : 7a tpl-ci-field (EN 13757-3 Application Layer (short tplh))
011 : cf tpl-acc-field
012 : 00 tpl-sts-field (OK)
013 : 1025 tpl-cfg 2510 (synchronous AES_CBC_IV nb=1 cntn=0 ra=0 hc=0 )
015 CE: 4CDAAC883B261DE37E86F4719198BB55 encrypted

Techem version 106

Dekódovaný balík údajov – kratší

data: 1d446850855342206a087ae6001025322cbb269e9cbb0cac130e32160edbbe2fbd4e
data_length: 32

Dekódovaná dátová časťpomocou stránky https://wmbusmeters.org/
000 : 1d length (29 bytes)
001 : 44 dll-c (from meter SND_NR)
002 : 6850 dll-mfct (TCH)
004 : 85534220 dll-id (20425385)
008 : 6a dll-version
009 : 08 dll-type (Heat Cost Allocator)
010 : 7a tpl-ci-field (EN 13757-3 Application Layer (short tplh))
011 : e6 tpl-acc-field
012 : 00 tpl-sts-field (OK)
013 : 1025 tpl-cfg 2510 (synchronous AES_CBC_IV nb=1 cntn=0 ra=0 hc=0 )
015 CE: 322CBB269E9CBB0CAC130E32160EDBBE encrypted

Dekódovaný balík údajov – dlhší

data: 48446850855342206a087ae600300590f1b8a1b60aae5149d848e75fa6c524ed7f5879ff8968048d8ff20f87c689316da7d1fea54807d2029a110be171da8d0f0efe923d9256b535cf2a36ffc5
data_length: 75

Dekódovaná dátová časťpomocou stránky https://wmbusmeters.org/
000 : 48 length (72 bytes)
001 : 44 dll-c (from meter SND_NR)
002 : 6850 dll-mfct (TCH)
004 : 85534220 dll-id (20425385)
008 : 6a dll-version
009 : 08 dll-type (Heat Cost Allocator)
010 : 7a tpl-ci-field (EN 13757-3 Application Layer (short tplh))
011 : e6 tpl-acc-field
012 : 00 tpl-sts-field (OK)
013 : 3005 tpl-cfg 0530 (AES_CBC_IV nb=3 cntn=0 ra=0 hc=0 )
015 CE: 90F1B8A1B60AAE5149D848E75FA6C524ED7F5879FF8968048D8FF20F87C689316DA7D1FEA54807D2029A110BE171DA8D encrypted
Pridajte svoj názor
